Понимаем CSS Gap Decorations Module Level 1 вместе

Сегодня мы с вами подробно разберём новую спецификацию CSS — CSS Gap Decorations Module Level 1, которая недавно была представлена W3C в статусе Draft.

Эта спецификация вводит новые возможности для оформления промежутков между строками и столбцами в гридах, флексах и мультиколонках.

Что такое Gap Decorations?

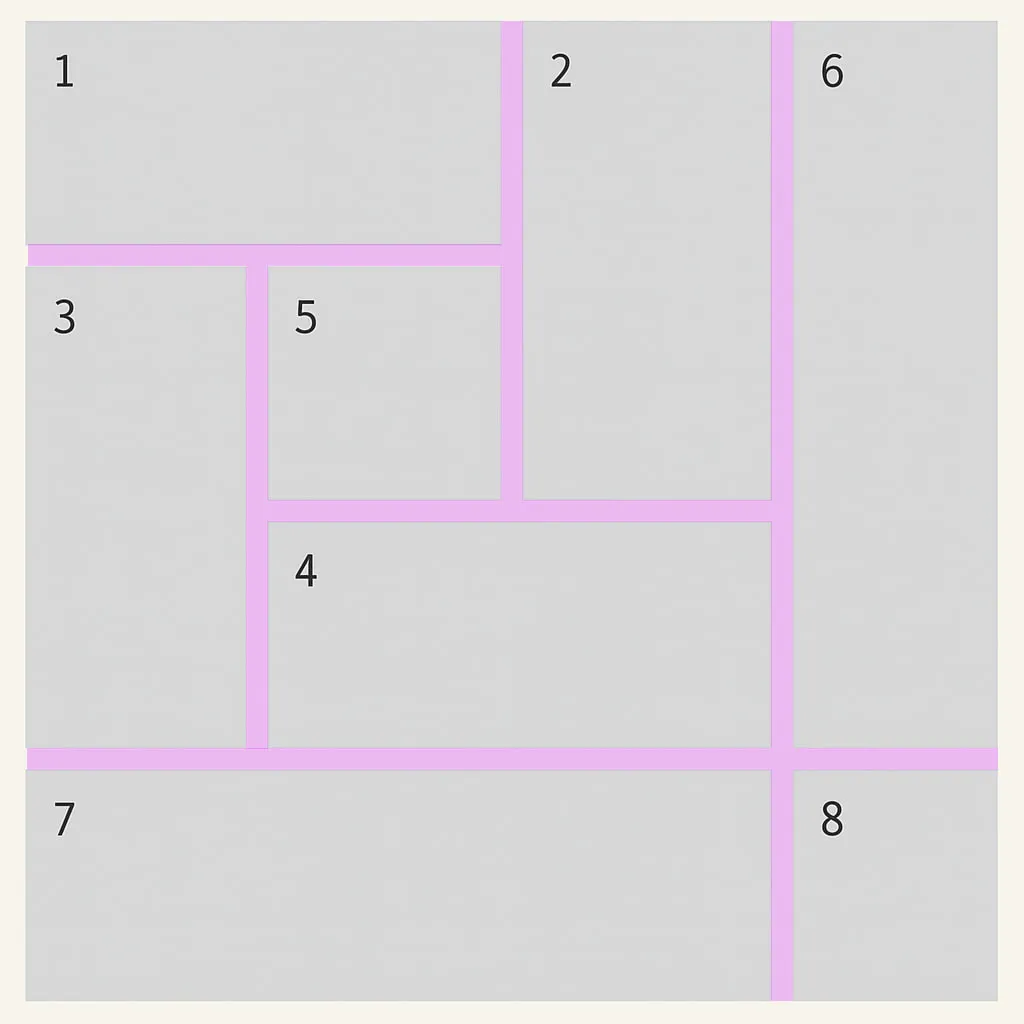

Если вы работаете с флексами или гридами, то встречали свойства gap, row-gap и column-gap, которые задают расстояние между элементами внутри контейнера.

Gap Decorations — это развитие этих свойств, которое позволяет добавлять декоративные линии или другие элементы непосредственно в промежутки между строками и столбцами.

Основные свойства Gap Decorations

Спецификация добавляет ряд новых CSS-свойств, основные из которых:

• column-rule и row-rule — задают оформление линий в промежутках между колонками и строками соответственно.
• column-rule-color, column-rule-style, column-rule-width и их аналоги для строк (row-rule-color, row-rule-style, row-rule-width) позволяют отдельно задавать цвет, стиль и толщину линий.

Пример использования:

.grid-container {
  display: grid;
  gap: 20px;
  column-rule: 4px solid blue;
  row-rule: 4px dashed red;
}

Как это работает: intersection points

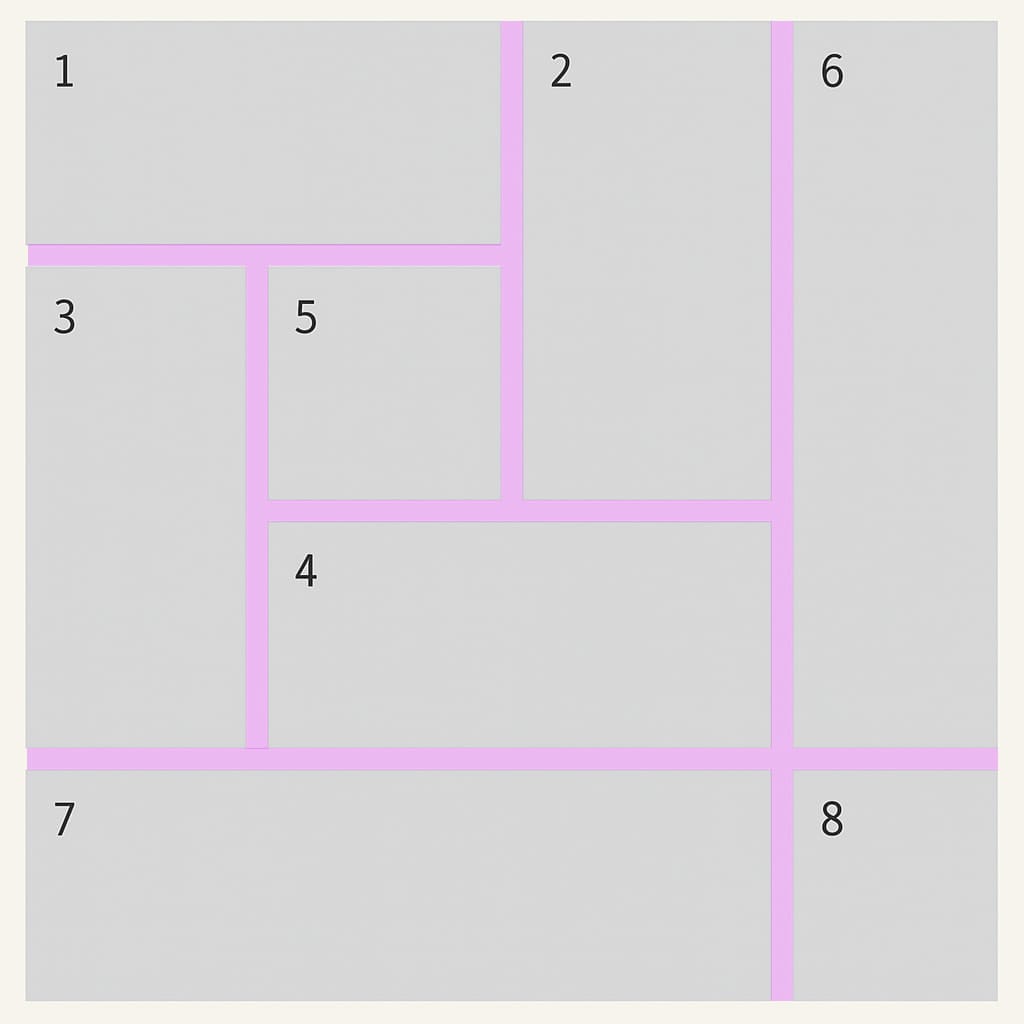

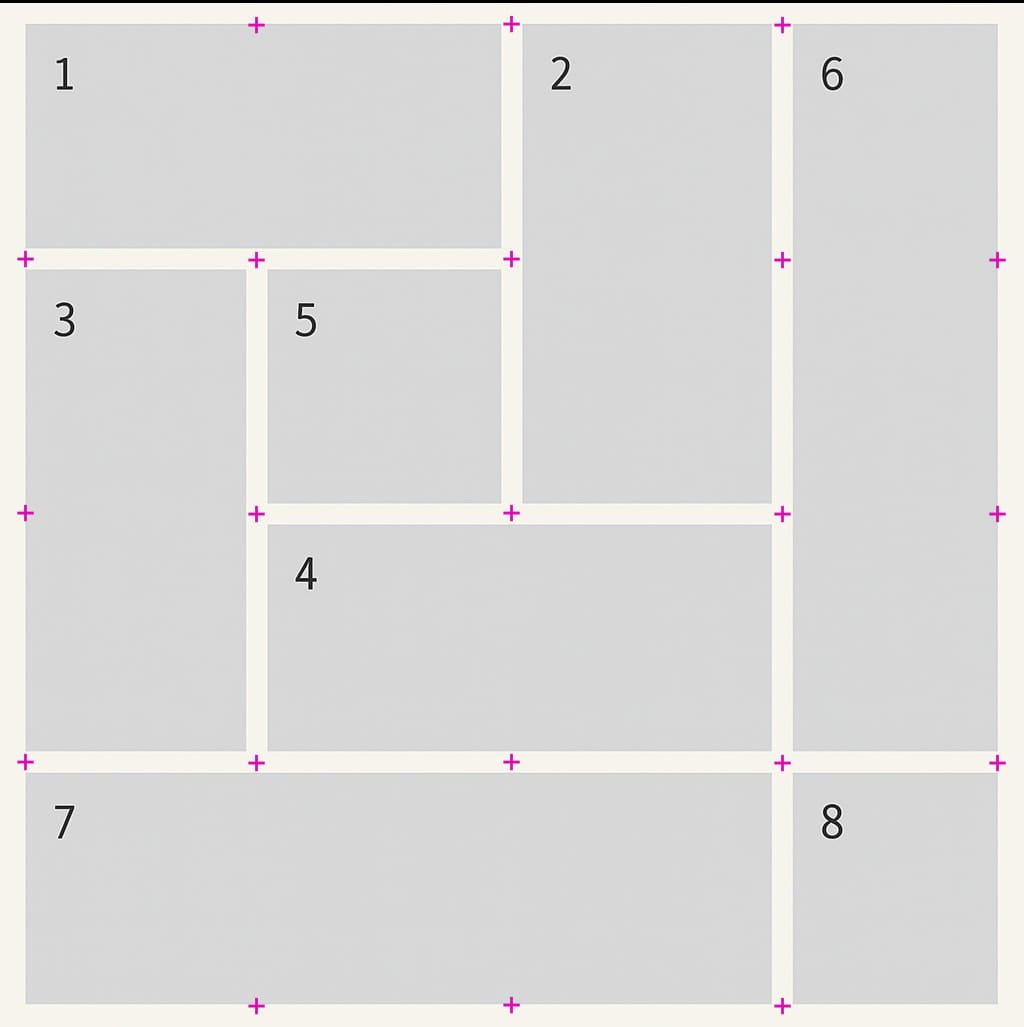

Линии оформлений строятся относительно точек пересечений промежутков (gap intersection points). Это точки, которые возникают:

• на пересечении промежутка и края контейнера;
• на пересечении промежутков в разных направлениях.

Эти точки формируют сегменты, между которыми рисуются линии оформления.

Управление разрывами линий: rule-break

Свойства column-rule-break и row-rule-break контролируют, в каких случаях линии прерываются или продолжаются.

Варианты значений:

• none — линии всегда продолжаются.
• spanning-item — линии прерываются при пересечении с элементами, занимающими несколько ячеек (spanning).
• intersection — линии прерываются на всех пересечениях.

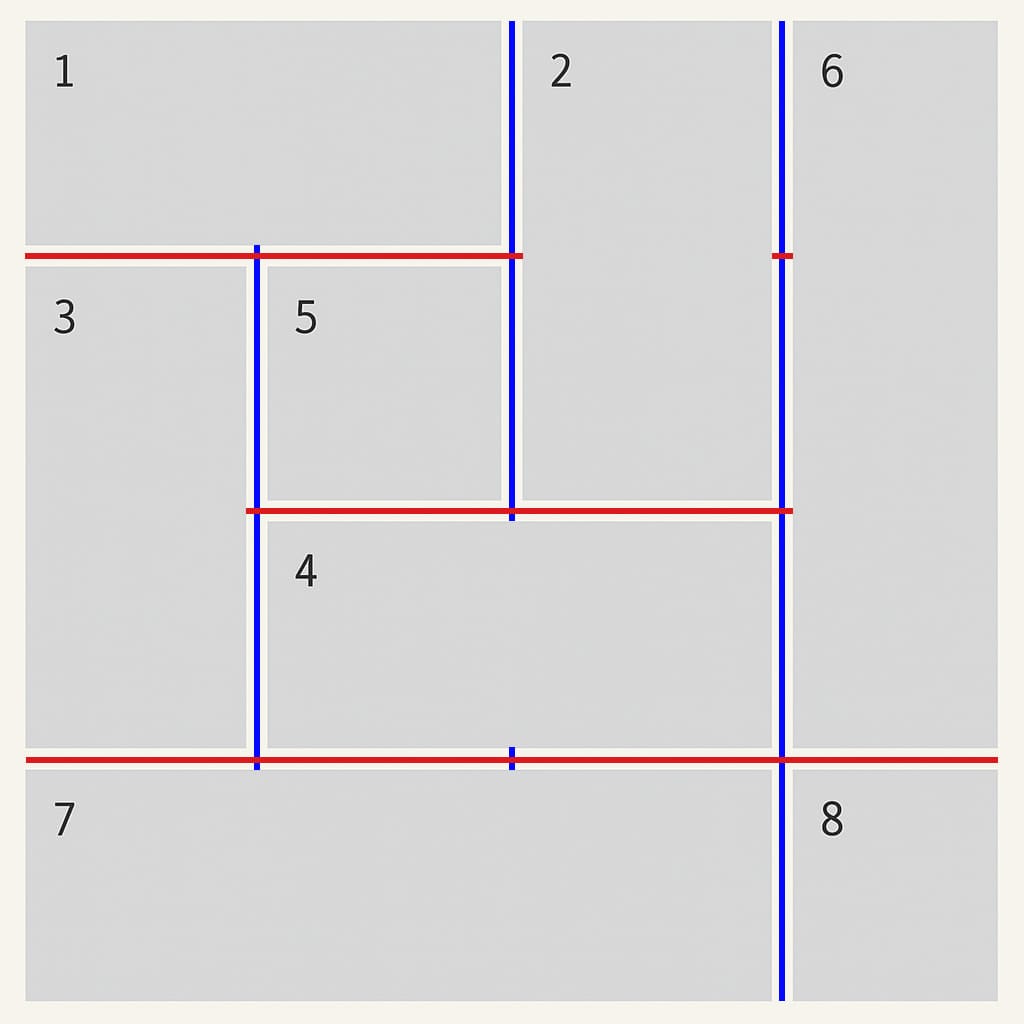

Значение none

.break-none-grid {
  display: grid;
  grid-template: repeat(4, 100px) / repeat(4, 100px);
  gap: 20px;
  row-rule: 6px solid red;
  column-rule: 6px solid blue;
  rule-outset: 0px;

  rule-break: none;
}

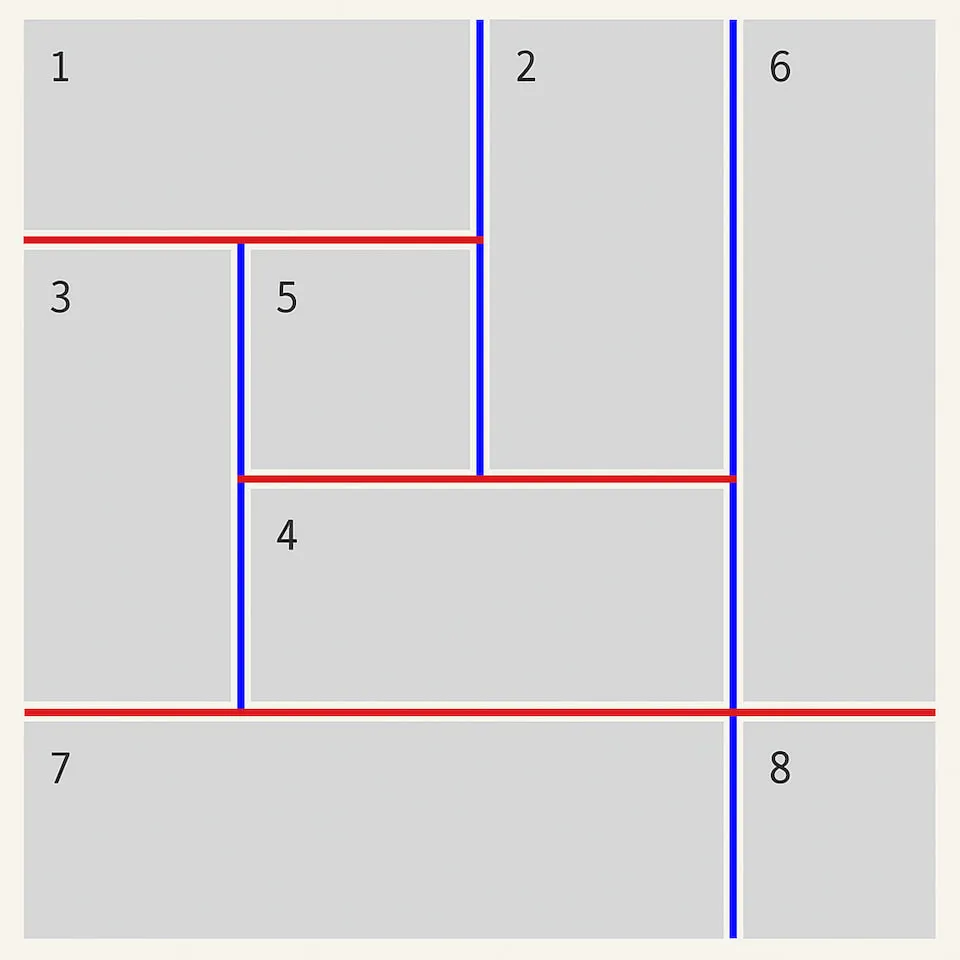

Значение spanning-item

.break-none-grid {
  ...

  rule-break: spanning-item;
}

Значение intersection

.break-none-grid {
  ...

  rule-break: intersection;
}

Настройка длины линий: rule-outset

Свойства column-rule-outset и row-rule-outset позволяют настроить длину линий относительно точек пересечения:

• Значение 50% (по умолчанию) делает линии пересекающимися ровно в середине.
• Значение 0 делает линии ровно по границе элементов.
• Отрицательные значения сокращают линии, положительные — удлиняют.

Примеры использования:

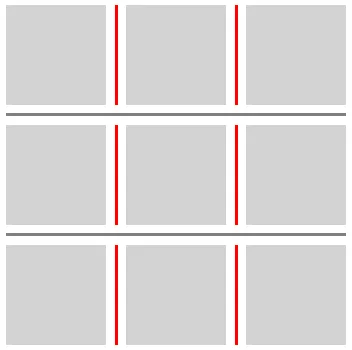

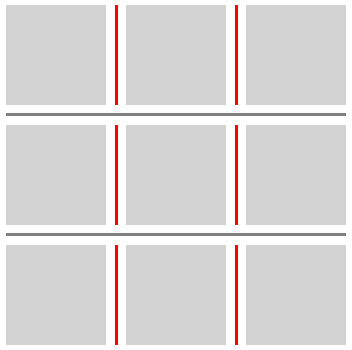

.outset-0px {
  column-rule-outset: 0px;
  column-rule-break: intersection;
}

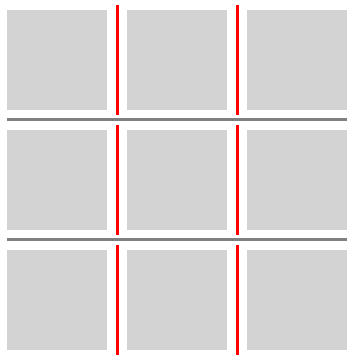

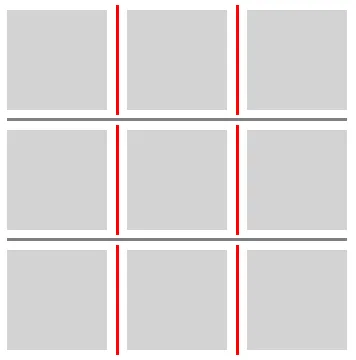

.outset-5px {
  column-rule-outset: 5px;
  column-rule-break: intersection;
}

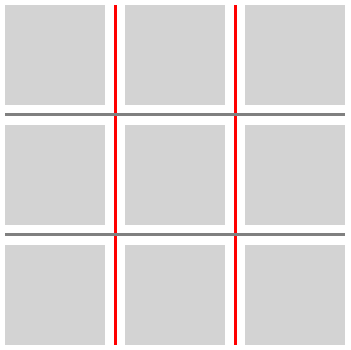

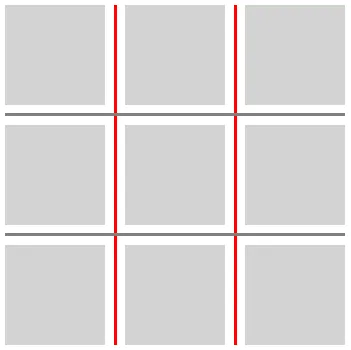

.outset-50percent {
  column-rule-outset: 50%;
  column-rule-break: intersection;
}

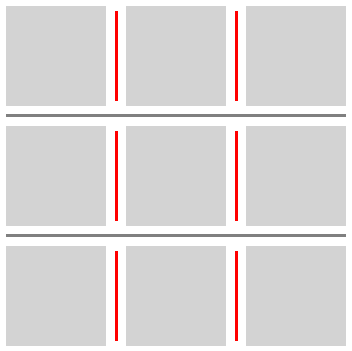

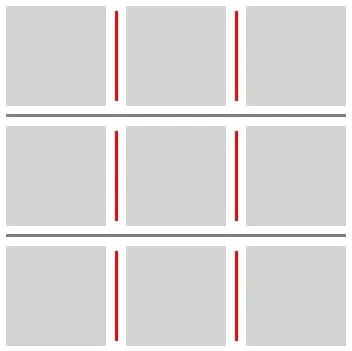

.outset-negative-5px {
  column-rule-outset: -5px;
  column-rule-break: intersection;
}

Порядок отрисовки: rule-paint-order

Свойство rule-paint-order позволяет задавать порядок отрисовки линий:

• row-over-column — строки рисуются поверх колонок.
• column-over-row — колонки рисуются поверх строк.

Примеры использования:

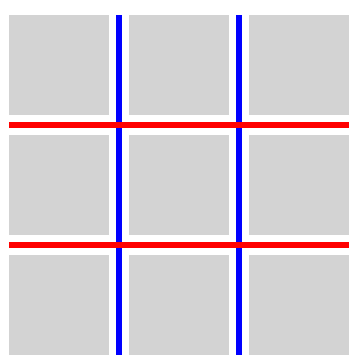

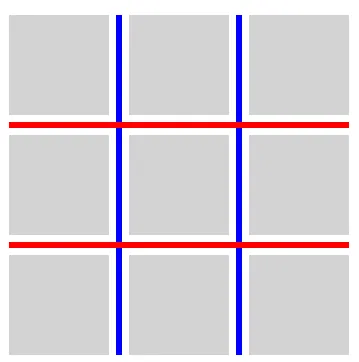

.row-over-coulumn {
  rule-paint-order: row-over-column;
  row-rule: 6px solid red;
  column-rule: 6px solid blue;
}

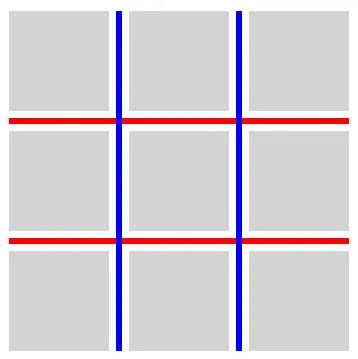

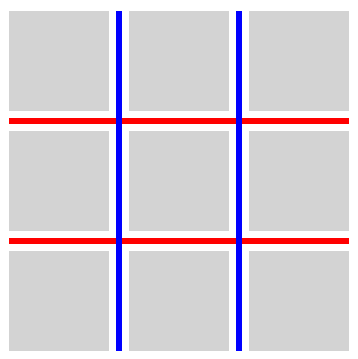

.grid-container {
  rule-paint-order: column-over-row;
  row-rule: 6px solid red;
  column-rule: 6px solid blue;

}

Дополнительные свойства: repeat()

Новая нотация repeat() позволяет задать циклическое повторение значений цвета, ширины и стиля линий. Это удобно для создания чередующихся узоров.

Пример использования:

.grid-container {
  /* без repeat() */
  column-rule-color: gray red blue red blue red blue gray;

  /* с repeat() */
  column-rule-color: gray repeat(3, red blue) gray;
}

Би-направленные shorthand-свойства

Спецификация также вводит сокращённые свойства, которые одновременно задают параметры для строк и столбцов: rule-color, rule-style, rule-width, rule.

Пример использования:

.grid-container {
  rule: 3px dashed green;
}

Источники

• CSS Gap Decorations Module Level 1
